Комплектные трансформаторные подстанции наружной установки (КТПН) – новое предложение завода «Трансформер» для энергоснабжения городских жилищно-коммунальных, общественных, промышленных, строительных и сельскохозяйственных объектов. КТПН подходят для электропитания небольшого числа абонентов или для организации временного энергоснабжения (например, в условиях строительства). КТПН могут быть использованы как мобильные передвижные подстанции.
КТПН представляет собой отдельно стоящее металлическое сооружение наружного обслуживания. Возможно одноблочное и двухблочное исполнение комплектных подстанций наружной установки. Для изготовления КТПН используют высококачественный холоднокатаный металл, применяют передовые технологии электросварки и окраски подстанций. Монтаж оборудования внутри КТПН производят в заводских условиях.
Преимущества КТПН марки «Трансформер»:
Технические характеристики КТПН
Наименование параметра |
Значения |
Номинальное напряжение, кВ: - по стороне ВН; - по стороне НН |
10; 6 0,4 |
Номинальный ток УВН, А |
630 |
Мощность силового трансформатора, кВА |
160-1250 |
Высоковольтный ввод и вывод |
Воздушный, кабельный |
Низковольтный вывод |
кабельный |
Номинальный ток электродинамической стойкости на стороне ВН, кА |
50 |
Номинальный ток термической стойкости на стороне ВН в течение 1 сек., кА |
20 |
Номинальное напряжение цепей освещения, В |
12 |
Температура окружающей среды |
От –45 до +40 градусов Цельсия |
Климатическое исполнение |
У1 |
Степень пожаробезопастности |
F1 |
Степень огнестойкости по СниП 21-01-97 |
Не менее III |
Категория молниезащиты |
III |
Степень защиты по ГОСТ 14254 |
IP-54 |
Сейсмостойкость конструкции по ГОСТ 17516.1 |
До 6 баллов по шкале MSK 64 |
Масса одного блока |
Не более 5000 кг |
Срок службы |
25 лет |
Технические условия |
ТУ 3412 – 005 – 46854782 – 2008 |
Состав и размещение оборудования в КТПН
В состав КТПН входят:
КТПН комплектуются силовыми трансформаторами типа ТМГ марки «Трансформер». Силовой трансформатор соединяется с УВН и РУ НН с помощью кабелей.
КТПН имеет все виды защиты и блокировок, предусмотренные ТУ 3412 – 005 – 46854782 – 2008 (согласно схеме электрических соединений и используемому оборудованию УВН и РУ НН).

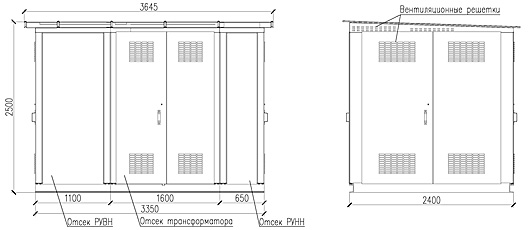

Внешний вид и габаритные размеры
Транспортировка и установка КТПН
Транспортирование КТПН может производиться любым видом транспорта, грузоподъемностью более 2 тонн. Блоки комплектной трансформаторной подстанции наружной установки могут поставляться отдельно, собранными в единый блок или полностью разобранными. В последнем случае КТПН собирается на месте установки без применения электросварки.
КТПН устанавливается на ленточный фундамент, на плиты ФБС, на подготовленную площадку из железобетонных плит. Установка производится без силового трансформатора. После установки КТПН должна быть заземлена в соответствии с «Правилами устройства электроустановок».
Эксплуатация КТПН
Осмотр КТПН без отключения должен производиться не реже 1 раза в 6 месяцев. При производстве профилактических работ особое внимание следует обратить на:
