Назначение и область применения

Счетчики предназначены для учета активной электроэнергии переменного тока частотой 50 Гц в двухпроводных сетях.

Нормативно-правовое обеспечение

• Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005
• Сертификат соответствия № РОСС RU.АЯ74.В31879
• Cертификат об утверждении типа средств измерений RU.C.34.011.A №34048

Технические особенности электросчетчика

• Электромеханическое отсчетное устройство или жидкокристаллический индикатор отображают количество потребляемой энергии в кВт·ч с точностью до сотых долей.
• Светодиодная индикация наличия тока в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления.
• В счетчиках электроэнергии применены отсчетные устройства (ОУ) со стопором обратного хода и защитой от электромагнитных воздействий, превышающих требования ГОСТ Р 52320-2005.
• Счетчики электроэнергии СЭО-1.15Д.702 имеют два устройства для измерений тока – в фазной и нулевой линии, что обеспечивает учет энергии при наличии тока в любой линии подключения.
• Электросчетчики СЭО-1.15Д.222, СЭО-1.15Д.222.1, СЭО-1.15Д.822 в дистанционном режиме работы обеспечивают обмен информации с ПК через интерфейс связи — оптопорт. Счетчики электроэнергии обеспечивают регистрацию и хранение в энергонезависимой памяти значения учтенной активной энергии нарастающим итогом с момента изготовления.
• Счетчики электроэнергии оснащены телеметрическим выходом, обеспечивающим передачу по двухпроводной линии связи информации об энергопотреблении в систему дистанционного сбора данных.
• При производстве печатных плат используется SMD-монтаж.
• Электросчетчики предназначены для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

Технические характеристики электросчетчика



Наименование величины	Значение
Номинальное напряжение (Uном), В	230
Рабочий диапазон	198-253
Предельный диапазон	160-265
Базовая (максимальная) сила тока, А	5 (60) или 10 (100)
Класс точности	1 или 2
Частота сети, Гц	50±2,5
Стартовый ток счетчика электроэнергии (чувствительность), А:
для базового тока 5 А	не более 0,02
для базового тока 10 А	не более 0,04
Режим питания импульсного телеметрического выхода:
напряжение, В	24
сила тока, мА	30
Передаточное число, имп./кВт·ч	12800 или 6400
Полная мощность, потребляемая последовательной цепью электросчетчика при номинальном токе, В·А	0,1
Мощность, потребляемая цепью напряжения электросчетчика при номинальном напряжении:
полная, В·А	7
активная, Вт	1
Установленный диапазон рабочих температур, oC	от –40 до+60
Межповерочный интервал, лет	16
Средняя наработка на отказ, ч	140000
Средний срок службы, лет	30
Масса счетчика электроэнергии, кг	не более 0,45
Габаритные размеры электросчетчика, мм	108х110х65

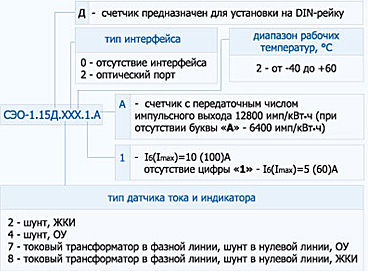

Варианты исполнения электросчетчика
