Электросчетчики

СЭБ-2A.07

Электрооборудование

Счетчики электроэнергии

Автоматизированные информационно-измерительные системы контроля и учета электроэнергии (АСКУЭ)

Нас выбирают

Задать вопрос

Ваше имя:
Ваши контакты:
Ваш вопрос:

Номинальное напряжение — 230 В

Номинальная (максимальная) сила тока — 5 (50) или 10 (100) А

Класс точности — 1,0 или 2,0

Число тарифов – 2 или 4

Интерфейсы связи — RS-485 или оптопорт.

Назначение и область применения

Счетчики предназначены для многотарифного учёта активной электроэнергии в двухпроводных сетях переменного тока частотой 50 Гц, дифференцированного по времени суток, уровню мощности и уровню потребляемой энергии.

Электросчетчики имеют телеметрический и цифровой интерфейс связи (оптический порт или RS-485), что позволяет эксплуатировать их в составе любых автоматизированных информационно-измерительных системах (АСКУЭ).

Счетчики электроэнергии имеют модификации отличающиеся температурным диапазоном, вариантом индикации: электромеханическим устройством отсчетным (УО) или жидкокристаллическим индикатором (ЖКИ), типом подключаемого к сети токового измерительного устройства (токовым трансформатором, комбинированным датчиком тока или шунтом), классами точности, наличием электронной пломбы, интерфейсом связи (RS-485 или оптический порт).

Нормативно-правовое обеспечение

Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ИЛГШ.411152.112 ТУ

Сертификат соответствия № РОСС RU.АЯ74.В33478

Сертификат об утверждении типа средств измерений RU.C.34.011.A № 25709

Технические особенности электросчетчика

  • Внутренний тарификатор на 4 тарифа (на 12 сезонов).
  • 9 тарифных зон в сутки.
  • Энергонезависимая память.
  • Интерфейс связи — RS-485 или оптический порт
  • Программируемый импульсный выход (режим контроля мощности и режим отключения выходного автомата. Контроль, поверка, телеметрия).
  • Тип индикации — жидкокристаллический индикатор или механическое отсчетное устройство
  • В качестве датчика тока используется трансформатор тока, шунт или комбинированный датчик (трансформатор тока и шунт).
  • Возможность подключения внешнего резервного источника питания (9-12 В) для снятия показаний с ЖКИ при отсутствии 230 В.
  • Электронная пломба (дополнительно)

Функциональные возможности электросчетчика

Счетчик позволяет сохранять в энергонезависимой памяти количество учтенной электроэнергии:

  • значение учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
  • значение учтенной активной электроэнергии на начало каждого месяца по всем тарифам;
  • значение учтенной активной электроэнергии нарастающим итогом с превышением лимита мощности по всем тарифам;
  • значение учтенной активной электроэнергии и максимальной мощности каждого получаса месяца в течение двух месяцев (два графика мощности);
  • регистрацию и хранение времени включения/отключения питания на зажимы счетчиков;
  • регистрацию времени вскрытия защитной крышки клеммной колодки, для электросчетчиков с электронной пломбой.
  • Счетчики электроэнергии имеют возможность перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:
  • скорости обмена;
  • группового пароля, индивидуального пароля и адреса.

Счетчики электроэнергии имеют возможность считывания и перепрограммирования через интерфейс RS-485 или оптический порт следующих параметров:

  • категории потребителя;
  • расписания праздничных дней;
  • годового тарифного расписания (на каждый день недели и праздничный день месяца);
  • лимита мощности и месячного лимита энергии;
  • разрешение и запрет автоматического перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;
  • текущего времени и даты;
  • функции переключения импульсного выхода в режимы: для поверки электросчетчика или для контроля энергопотребления с возможностью формирования сигнала на отключение;
  • режима индикации и периода индикации в диапазоне от 6 до 60 с (электросчетчика с ЖКИ);
  • разрешение однотарифного режима работы электросчетчика.

Технические характеристики электросчетчика

Наименование величины

Значение

Межповерочный интервал, лет

10

Номинальное напряжение, В

230

Диапазон частот измерительной сети, Гц

от 47,5 до 52,5

Базовая/максимальная сила тока, А

5 (50), 10 (100)

Класс точности

1 (2)

Порог чувствительности для счетчиков электроэнергии с Iб=5 А:

    класса точности 1, мА

20

    класса точности 2, мА

25

Порог чувствительности для счетчиков электроэнергии с Iб=10 А:

    класса точности 1, мА

40

    класса точности 2, мА

50

Цена одного разряда счетного механизма, кВт·ч:

    — младшего

0,1

    — старшего

10000

Цена младшего разряда в памяти счетчика электроэнергии (доступно с помощью интерфейса), кВт·ч

0,001

Количество импульсных выходов

1

Режим питания импульсного выхода:

    — напряжение, В

24

    — сила тока, мА

30

Передаточное число импульсного выходного устройства электросчетчиков с Iб=5 А:

    — в «основном» режиме, имп/(кВт·ч)

500

    — в режиме «поверки», имп/(кВт·ч)

10000

Передаточное число импульсного выходного устройства счетчиков электроэнергии с Iб=10 А:

    — в «основном» режиме, имп/(кВт·ч)

250

    — в режиме «поверки», имп/(кВт·ч)

5000

Точность хода часов внутреннего таймера при нормальной температуре, при наличии или отсутствии напряжения питания до 10 лет, с/сутки

±0, 5

Срок сохранения информации при отключении питания, лет

10

Полная мощность, потребляемая цепью напряжения, не более, В·А

7,5

Активная мощность, потребляемая цепью напряжения, не более, Вт

1,6

Средняя наработка на отказ, ч

88000

Средний срок службы, лет

30

Масса счетчика электроэнергии, не более, кг

0,85

Габаритные размеры электросчетчика, не более, мм

179х140х75 (65)

Напряжение резервного питания

от 9 до 12 В

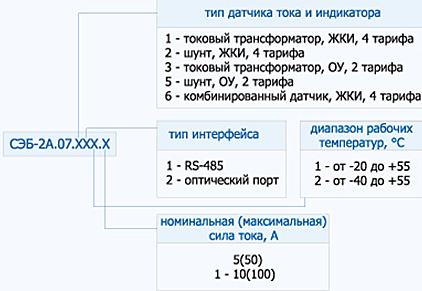

Варианты исполнения электросчетчика
